Software di topografia - Topowin - Progetto stradale

Moduli aggiuntivi

        TOPOWIN



Questo software topografico professionale è dotato di avanzate soluzioni sviluppate in oltre 20 anni di esperienza, che ne consentono ampia flessibilità d’uso e notevole velocizzazione delle operazioni di calcolo e modifica. La facilità di interscambio dati con programmi CAD e fogli Excel consentono di ottenere prestazioni elevate e veloci.


E' considerato da chi lo usa il miglior software topografico nella sua fascia di costo per il rapporto qualità/prezzo.



Telefona ora 0332-283478 o manda una email a alessandro.zanzi.57@gmail.com

- Progetto stradale  [€ 350,00 + IVA]

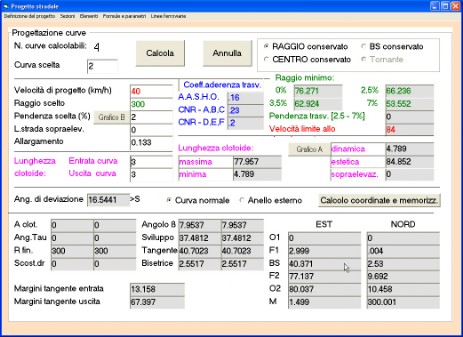

Il progetto planimetrico di una strada si basa sulla definizione dei vertici dei rettifili e richiede un semplice dato, la velocità di percorrenza, per ottenere il progetto dei raccordi circolari, che possono essere inseriti con o senza clotoide. La curva può essere progettata secondo i metodi del RAGGIO conservato, del CENTRO conservato e del VERTICE conservato. Il programma consente inoltre la creazione dei diagrammi delle curvature e delle velocità


La parte altimetrica del progetto è altrettanto semplice: dopo aver ottenuto in modo automatico l'andamento altimetrico del terreno lungo l'asse stradale, sfruttando il modello digitale del terreno, il programma richiede l'inserimento dei vertici delle livellette, e consente di effettuare la progettazione dei raccordi altimetrici con raccordo circolare o parabolico. Successivamente, in modo completamente automatico, il programma calcola il profilo longitudinale del progetto, con tutte le sezioni trasversali desiderate.


Il modulo di progettazione stradale prevede la generazione automatica del profilo in asse e delle sezioni in ogni punto caratteristico a partire dal modello matematico del terreno: le sezioni possono essere inserite a distanze prefissate a scelta, e in ogni punto desiderato, in quanto possono essere aggiunte le progressive relative a punti di particolare interesse dal punto di vista progettuale, indipendentemente da quelli già calcolati dal programma. Grazie ad una comoda tabella, possono quindi essere gestiti tutti i dati relativi alle sezioni, alle relative scarpe, oltre ai dati per il calcolo di scotico, cassonetto e bonifica.

Il programma consente di ottenere il progetto solo PLANIMETRICO, solo ALTIMETRICO oppure PLANO-ALTIMETRICO.




La parte relativa al montaggio dei manufatti consente:

  • la definizione di sagome tipo con definizione di scarpe e muri verticali

  • il montaggio delle sagome tipo, che possono essere differenziate per ogni sezione, con la possibilità di variazione automatica della pendenza trasversale della sagoma fino al raggiungimento della pendenza di progetto in curva ed allargamento automatico della sagoma in curva

  • l'inserimento automatico dello scotico

  • l'inserimento automatico della bonifica secondo 4 differenti metodi

  • l'inserimento automatico del cassonetto.

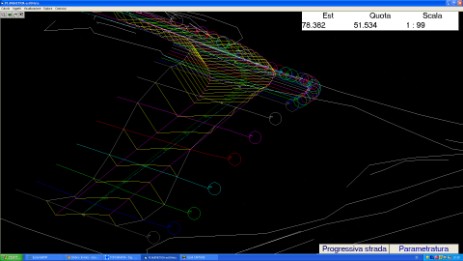

Il progetto stradale viene infine inserito nel file DXF con tutti gli elementi caratteristici: asse stradale, cigli, occupazione e sezioni trasversali.
